99544 捨棄式單刃精修銑刀頭

  • 適合M / C面銑加工
  • 刀具成本低
  • 超強結構,進給可達0.5mm / tooth
  • 刀片表面有序號,辨認快速

單刃精修刀

Fig.Order No.Part No.apØDØD2Ød1Ød2LNo. of teethInsert type
1 99544-032 SB20-32F-11J 0.2 32 40 20 - 80 1 N9GJ11T3F2-O
2 99544-050 MC22-50F-11J 0.2 50 57 22 50 45 1
99544-063 MC22-63F-11J 0.2 63 71 22 50 45 1
99544-080 MC25.4-80F-11J 0.2 80 87 25.4 50 50 1

切削資料

工件材質GradeVc
(m/min)
fz
(mm/tooth)
  碳鋼- P3, P5 NC2032 200 (120~250) 0.1~0.5
  合金鋼- SKD, SKT NC2032 120 (120~200) 0.1~0.3
  不鏽鋼- SUS NC2032 100 (80~120) 0.1~0.3
  鑄鐵 NC2032 120 (100~200) 0.1~0.5

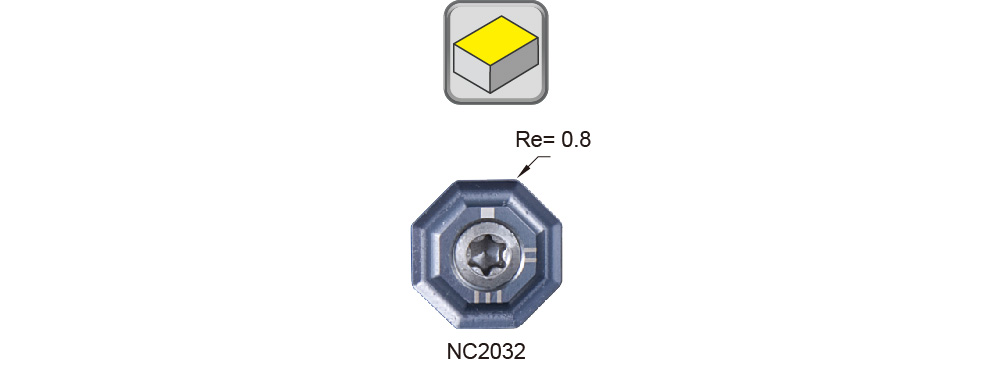

捨棄式刀片N9GJ11T3F2-O

捨棄式刀片

  • NC2032: •K20F底材,AlTiN鍍層 •適合鋼鐵,不鏽鋼,鑄鐵

Part No.鍍層材質 尺寸螺絲板手
LSRe
N9GJ11T3F2-O AITiN K20F 12.2 3.97 0.8 NS-35080
2.5Nm
NK-T15
