超倍比鑽頭

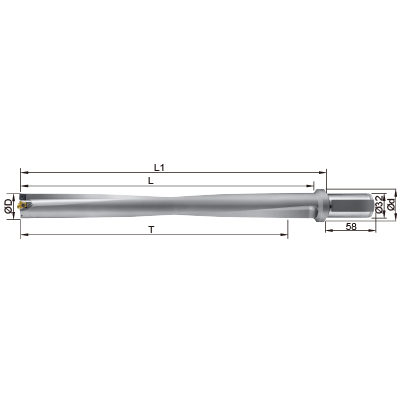

Order No.ØD
mm(inch)		TLL1Ød刀片 / 螺絲 / 板手
中心鑽刀片外刃刀片
99307-19100 19
(0.748˝)		 100 119 134 39 99307-CD6 x 1
NS-35080
2.5Nm
NK-T15		 N9GX04T002 x 1
NS-18037 / 0.6Nm
NK-T6
99307-19150 150 169 184
99307-19200 200 219 239
99307-20100 20
(0.787˝)		 100 120 134 39 N9GX05T103 x 1
pc.
NS-20045 / 0.6Nm
NK-T6
99307-20150 150 170 184
99307-20200 200 220 239
99307-21100 21
(0.827˝)		 100 120 134 39
99307-21150 150 170 184
99307-21200 200 220 239
99307-22100 22
(0.866˝)		 100 125 139 39 N9GX060204 x 1
NS-22062 / 0.9Nm
NK-T7
99307-22150 150 175 189
99307-22200 200 225 239
99307-23100 23
(0.905˝)		 100 125 139 39
99307-23150 150 175 189
99307-23200 200 225 239
99307-24100 24
(0.945˝)		 100 126 139 39
99307-24150 150 176 189
99307-24200 200 226 239
99307-24250 250 276 289
99307-25100 25
(0.984˝)		 100 126 139 39
99307-25150 150 176 189
99307-25200 200 226 239
99307-25250 250 276 289
99307-26150 26
(1.024˝)		 150 176 189 39
99307-26200 200 226 239
99307-26250 250 276 289
99307-27150 27
(1.630˝)		 150 181 198 43 99307-CD8 x 1
NS-35120
2.5Nm
NK-T15		 N9GX060204 x 2
NS-22062 / 0.9Nm
NK-T7
99307-27200 200 231 248
99307-27250 250 281 298
99307-28150 28
(1.102˝)		 150 181 198 43
99307-28200 200 231 248
99307-28250 250 281 298
99307-29150 29
(1.142˝)		 150 182 198 43
99307-29200 200 232 248
99307-29250 250 282 298
99307-29300 300 332 348
99307-30150 30
(1.181˝)		 150 182 198 43
99307-30200 200 232 248
99307-30250 250 282 298
99307-30300 300 332 348
99307-31150 31
(1.220˝)		 150 188 198 43
99307-31200 200 238 248
99307-31250 250 288 298
99307-31300 300 338 348
99307-32150 32
(1.260˝)		 150 188 203 43
99307-32200 200 238 253
99307-32250 250 288 303
99307-32300 300 338 353
99307-33150 33
(1.300˝)		 150 189 203 43
99307-33200 200 239 253
99307-33250 250 289 303
99307-33300 300 339 353
99307-34150 34
(1.339˝)		 150 189 203 43
99307-34200 200 239 253
99307-34250 250 289 303
99307-34300 300 339 353
99307-34350 350 389 403
99307-35200 35
(1.378˝)		 200 245 258 43 N9GX090308 x 2
NS-30072
2.0Nm
NK-T9
99307-35250 250 295 308
99307-35300 300 356 358
99307-35350 350 395 408
99307-36200 36
(1.417˝)		 200 245 258 43
99307-36250 250 295 308
99307-36300 300 345 358
99307-36350 350 395 408
99307-37200 37
(1.457˝)		 200 246 258 43
99307-37250 250 296 308
99307-37300 300 346 358
99307-37350 350 396 408
99307-38200 38
(1.496˝)		 200 246 258 43
99307-38250 250 296 308
99307-38300 300 346 358
99307-38350 350 396 408
99307-39200 39
(1.535˝)		 200 247 258 43
99307-39250 250 297 308
99307-39300 300 347 358
99307-39350 350 397 408
99307-40200 40
(1.575˝)		 200 249 258 43
99307-40250 250 297 308
99307-40300 300 347 358
99307-40350 350 397 408

center insert 99307-CD...

中心鑽捨棄式刀片

  • 特殊設計增加中心定位精準度，中心鑽與內切削刃結合為單一刀片，增加切削的穩定流動性
  • 高精度研磨與表面處理，刀片壽命佳，加工表面優異
  • 專利刀片座設計，讓中心鑽吸收切削阻力
  • NC2032:• K20F底材，AlTiN鍍層 •泛用於C＜0.3%碳鋼，不鏽鋼
  • NC40: •P35底材，TiN鍍層 •泛用於C＞0.3%碳鋼，不鏽鋼
Part No.鍍層材質 尺寸螺絲板手
ØdS
99307-CD6 NC40 TiN P35 6 4 NS-35080
2.5Nm		 NK-T15
NC2032 AlTiN K20F
99307-CD8 NC40 TiN P35 8 6 NS-35120
2.5Nm		 NK-T15
NC2032 AlTiN K20F

Periphery insert N9GX...

外刃捨棄式刀片

  • 專利双角度刀片
  • 圓滑刃口處理，切屑穩定
  • 刀片有4個切削刃口
  • 刀片壽命佳
  • NC2032:• K20F底材，AlTiN鍍層，泛用於鋼鐵，鑄鐵，不鏽鋼，硬化鋼＜HRC50
  • NC40: •P35底材，適合低碳鋼，長屑型不鏽鋼，只有二種規格 N9GX06020431 和 N9GX09030831
Part No.鍍層材質 尺寸螺絲板手
LSre
N9GX04T002 NC2032 AlTiN P35 4.07 1.8 0.2 NS-18037
0.6Nm		 NK-T6
N9GX05T103 NC2032 AlTiN P35 5.07 2.0 0.3 NS-20045
0.6Nm		 NK-T6
N9GX060204 NC2032 AlTiN P35 6.35 2.38 0.4 NS-22062
0.9Nm		 NK-T7
N9GX06020431* NC40 TiN K20F 6.35 2.38 0.4
N9GX090308 NC2032 AlTiN P35 9.52 3.18 0.8 NS-30072
2.0Nm		 NK-T9
N9GX09030831* NC40 TiN K20F 9.52 3.18 0.8
