高速搪刀


美國專利認證 US 7,455,487 B2

容易調整 /高效率/低成本

間隙式搪刀和萬轉搪刀都是採用偏心原理,來作搪孔尺寸的微調,因此調整時,不會有背隙產生

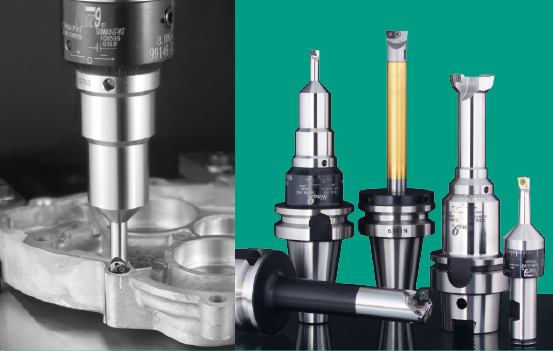

萬轉搪刀

搪刀家族成員

99101: 0.03mm/div,調整範圍±0.5mm,尺寸範圍ø6.5mm ~ ø25.5mm.
99121: 0.01mm/div,調整範圍±0.1mm,尺寸範圍ø5mm ~ ø25mm

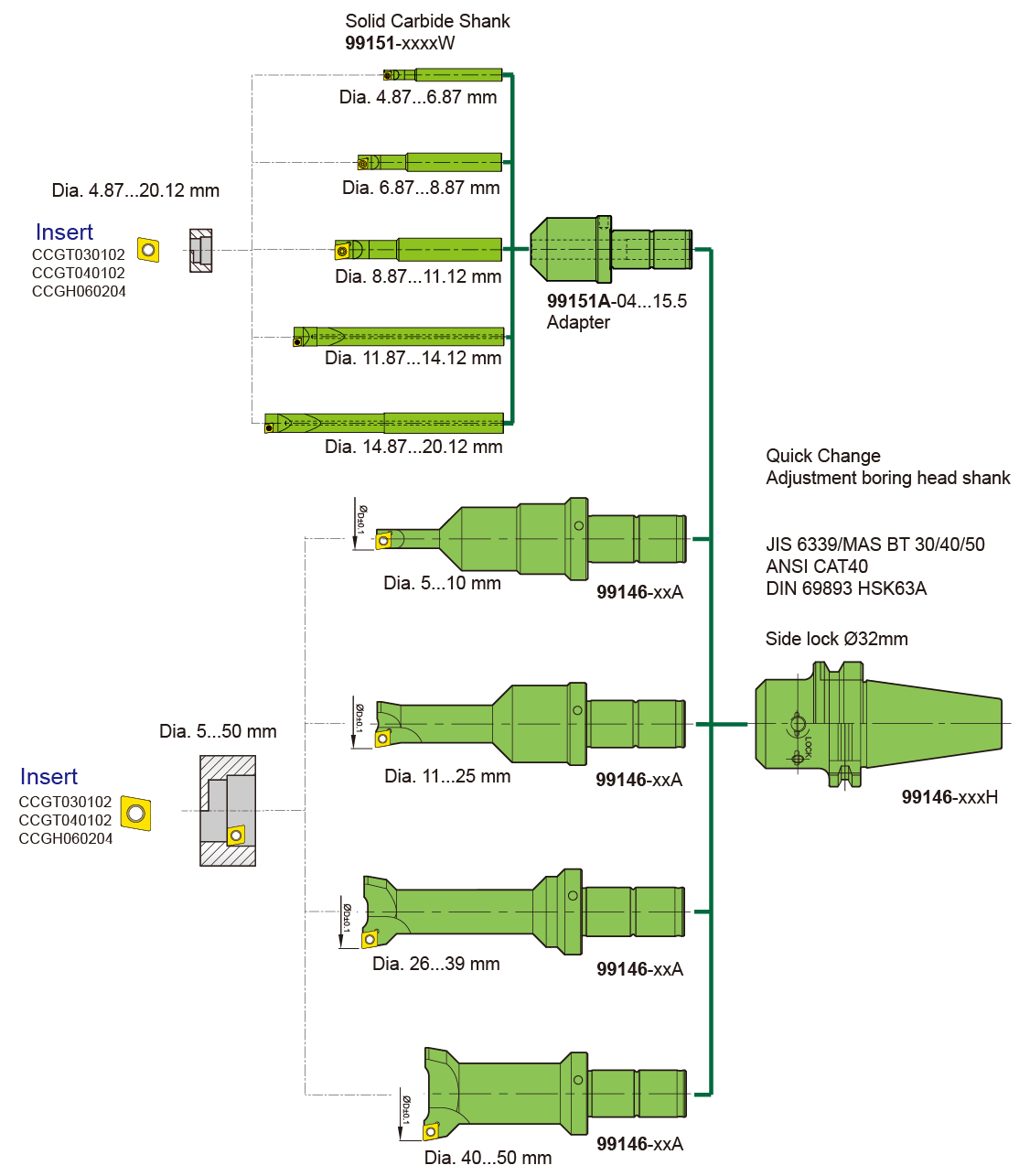

99146: 0.01mm/div,調整範圍±0.12mm,動平衡G6.3 10,000rpm

尺寸範圍ø5mm ~ ø50mm,尺寸可自行更換

99151: 深孔加工,可達4 ~ 6xD,尺寸範圍ø1mm ~ ø20mm

99101
99121

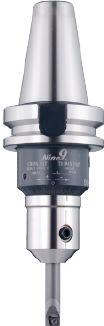

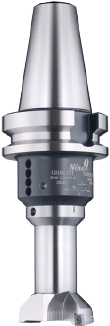

99146-BT30
99146-BT40
99146-BT50

99146-SB32

99146-SB32

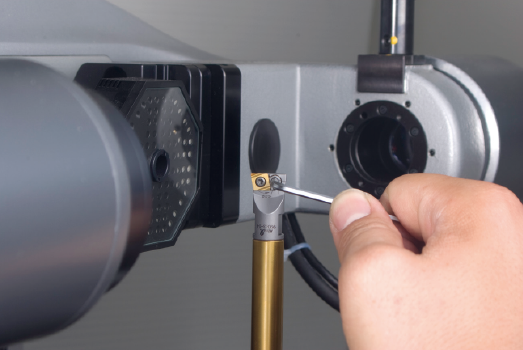

直接式精搪刀

本結構主要是利用刀片斜邊角度位置不同,產生直徑方向微量之尺寸變化,此結構應用於單尺寸搪刀,深孔搪刀,特殊搪刀…,可輕易控制μ之精度

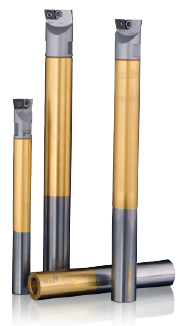

99021 直接式微調刀桿
99043 鎖牙式微調刀頭

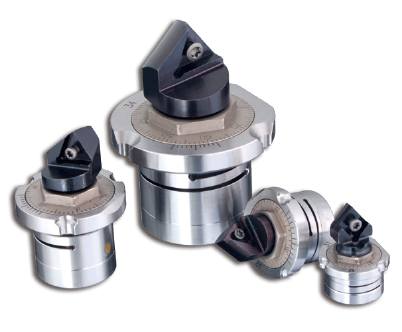

微調搪孔頭

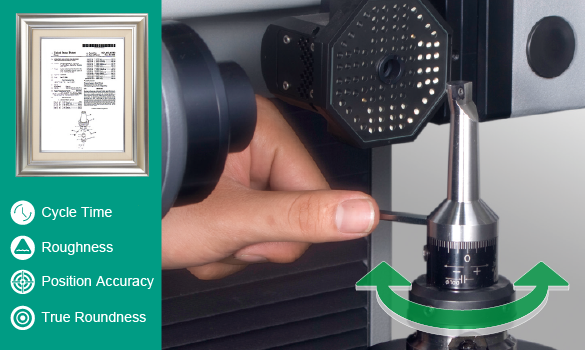

容易調整
高精度容易調整
0.02mm/div,游標刻劃2μm


龍捲風萬轉搪刀

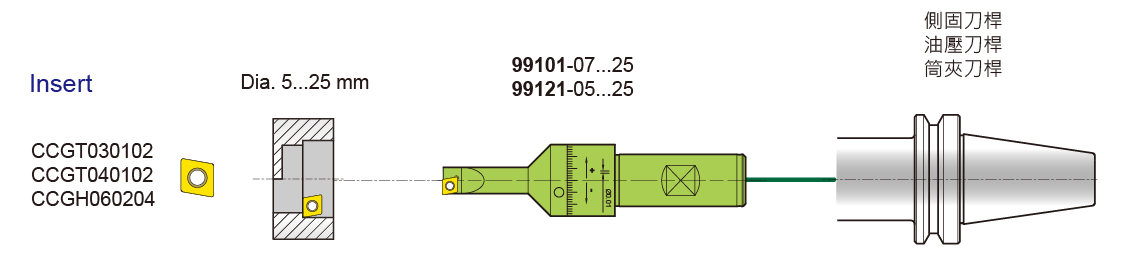

99101 / 99121間隙式搪刀

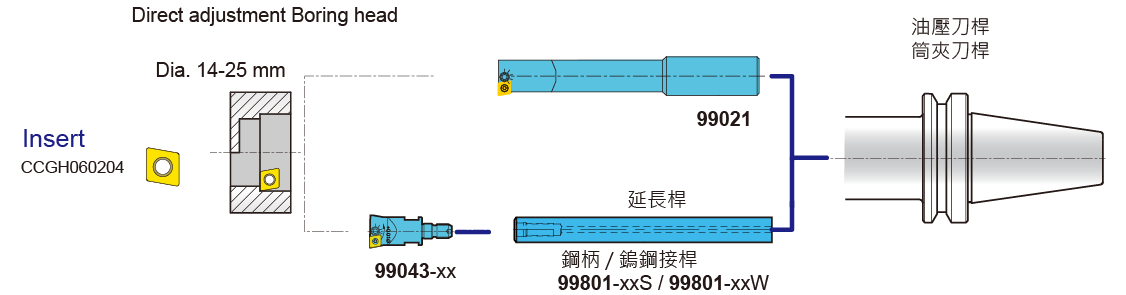

99021 / 99043直接式微調搪刀

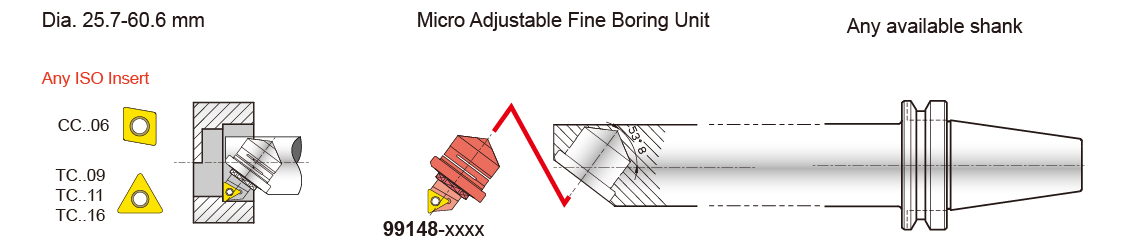

99148 微調搪孔頭
